Beschreibung

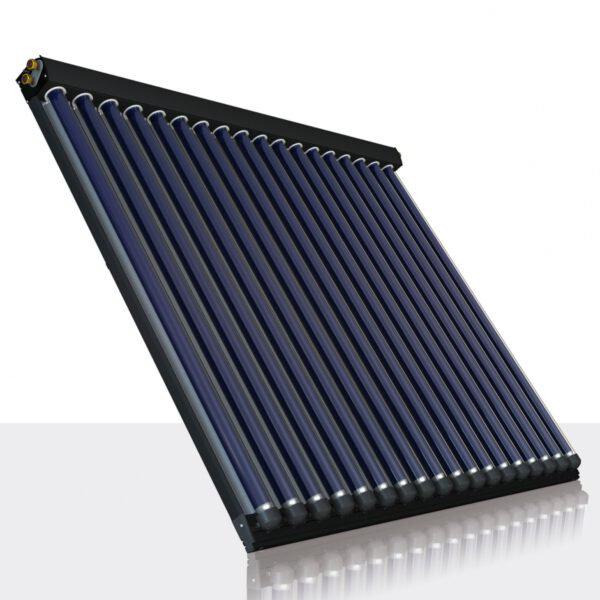

TE-RöhrenKollektor-20 (20 Röhren)
Der Solarröhren-Vakuumkollektor ist ein fortschrittliches Produkt der Solartechnologie. Im Winter ist er etwa 20 % effizienter als Flachkollektoren. Im Sommer ist die Leistung beider Kollektoren ähnlich, mit dem Vorteil von Flachkollektoren.

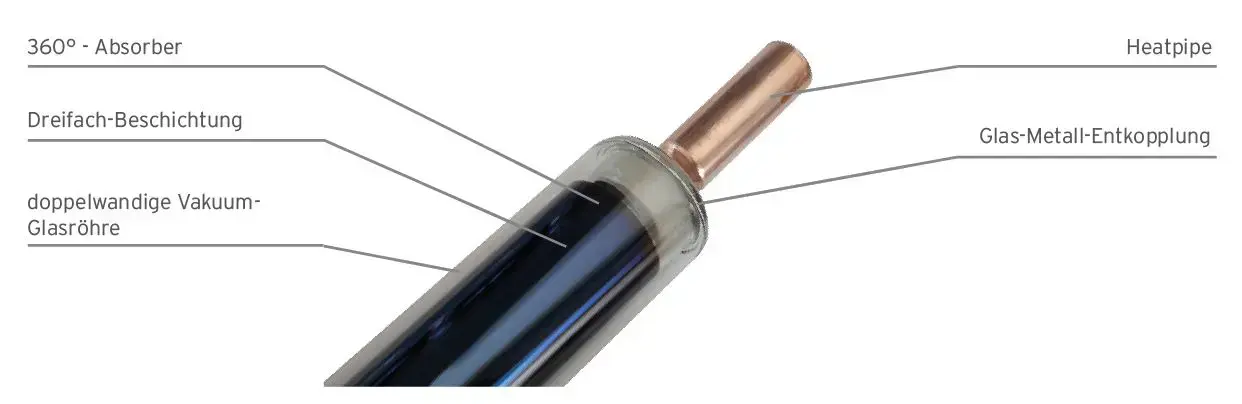

Die höhere Effizienz im Winter ist auf die Fähigkeit des Vakuumkollektors zurückzuführen, Streustrahlung zu absorbieren und Wärmeverluste aufgrund des zwischen den beiden Glasröhren des Kollektors bestehenden Vakuums zu reduzieren. Die absorbierende Beschichtung findet sich bei Röhrenkollektoren meist auf der Außenfläche der Innenröhre. Dies gewährleistet eine maximale Absorption des Sonnenlichts. Die Kehrseite dieser Lösung ist der höhere Preis im Vergleich zu Flachkollektoren.
Die Kupfer-Heatpipes im Inneren des Kollektors sind werkseitig mit einer Flüssigkeit mit niedriger Verdampfungstemperatur gefüllt. Während der Erwärmung der Rohre durch die Sonne beginnt diese Flüssigkeit zu verdampfen und die Wärmekonvektion gelangt zum Ende des in der Sammelrinne befindlichen Kondensatorrohres (Abb. 2), das ein Wärmetauscher ist. Über den Kondensator wird die Wärme zunächst auf das durch die Sammelrinne strömende Fluid und dann auf den Warmwasserspeicher übertragen.
Vorteile von Vakuumkollektoren:
– Sie funktionieren gut in Solaranlagen zur Erwärmung des Brauchwassers und zur Unterstützung der Zentralheizung
– sehr geringe Wärmeverluste durch Vakuum in den Glaskollektorröhren
– hohe Haltbarkeit von Vakuumröhren aus Borosilikatglas
– vom Hersteller garantierte lange Lebensdauer der Kollektoren
– hohe Ästhetik und Funktionalität der Kollektorrohre – passive Nachführung der Sonne über den Tag
Charakteristisches Merkmal dieser Kollektoren ist eine sehr hohe Verarbeitungsqualität und Effizienz. Marken-Vakuumkollektoren sollten von einer breiten Palette ähnlicher Produkte auf dem deutschen Markt unbekannter Herkunft und zweifelhafter Qualität unterschieden werden. Wenn Sie das Angebot von Thermic Energy nutzen, können Sie sicher sein, dass Sie Waren von höchster Qualität auf dem Markt mit einer 10-Jahres-Garantie erhalten, die auch für die nächsten Dutzend Jahre gelten wird.

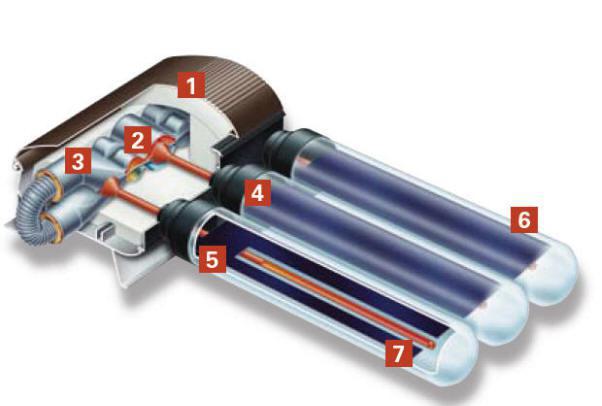

Abbildung 2 Röhrenkollektor
1-Wärmedämmung,
2-Trockenverbindung des Kondensators mit dem Wärmetauscher,
3-Wärmetauscher,
4-dichter Drehkopf,
5-Absorber,
6-Glas-Vakuumröhre,
7-Heat-Pipe
Röhren-in-Röhren-Vakuum-Röhrenkollektoren werden auch als „direkt durchströmte“ Kollektoren bezeichnet. Sie bestehen in der Regel aus einschichtigen Glasrohren. Als aktive Fläche des Kollektors wird hier die Fläche eines Rechtecks mit der Breite und Länge der Absorberplatte gezählt.
Das Prinzip des Kollektors ähnelt einer Wärmepumpe. Wenn das Rohr erhitzt wird, beginnt die darin enthaltene Flüssigkeit zu verdampfen und wird zum Kondensator geleitet. Dort kondensiert es unter Abgabe von Wärme und kehrt als Flüssigkeit durch die Schwerkraft zum Boden der Röhre zurück, wonach der gesamte Prozess von neuem beginnt.

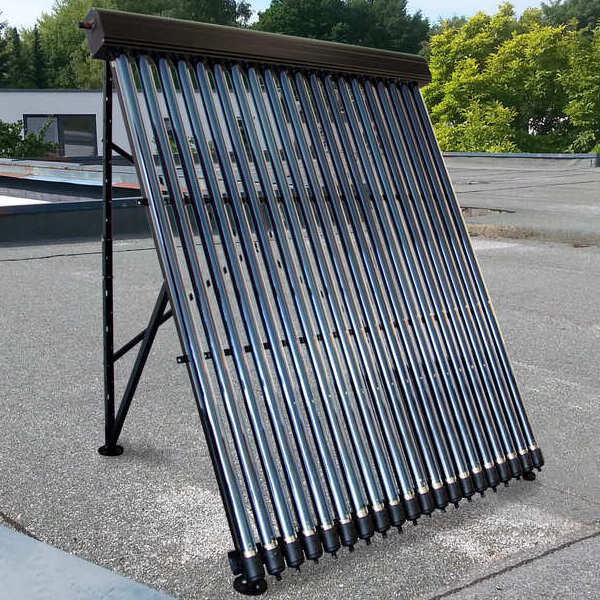

Heatpipes sollten in einem Winkel von mindestens 25° installiert werden. Die optimale Neigung in unserer Klimazone liegt bei 43° – 55°. Vakuum-Röhrenkollektoren sind im Herbst bis zu 30 % und im Winter bis zu 60 % effizienter als Flachkollektoren. Sie sind jedoch anfälliger für mechanische Beschädigungen und teurer.
